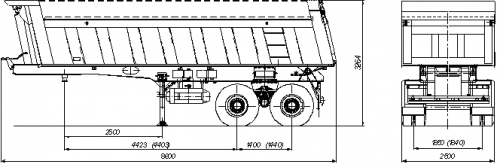

Полуприцеп-самосвал НЕФАЗ-9509 предназначен для перевозки сыпучих строительных и промышленных грузов.
Платформа – металлическая, сварная, с защитным козырьком, с откдным задним бортом или с тентом, или с нарощенными боковыми и задним бортами.
Опрокидывающий механизм платформы – гидравлический с электропневматическим дистанционным управлением, обеспечивает разгрузку платформы полуприцепа через задний борт.
Гидроцилиндр – телескопический, пятиступенча-тый, одностороннего действия.
Полуприцеп снабжен стабилизатором, предотвращающим боковое смещение платформы относительно рамы при разгрузке и являющимся связующим звеном между рамой и платформой.
Тормозные системы:
рабочая – двухпроводная с пневмоприводом , тормозные механизмы всех колес барабанного типа, с АБС.
стояночная – пневматический привод от пружинных энергоаккумуляторов на тормозные механизмы колес задней оси.
| Масса перевозимого груза, кг | 26000…28500 |
| Снаряженная масса, кг | 10000...11000 |
| Полная масса, кг | 36500…39000 |
| Распределение нагрузки от полуприцепа полной массой, кг: | |
| на седельное устройство тягача | 14500…15220 |
| на дорогу через заднюю тележку | 22000…23780 |
| Внутренние размеры платформы, мм: | |
| длина по средней линии борта | 7475 |
| ширина | 2300 |
| высота | 1035 |
| Объем кузова, м3 | 18... 26 |
| Направление разгрузки | назад |
| Время подъема груженой платформы, с | 40 |
| Время опускания порожней платформы, с | 45 |
| Угол подъема платформы, градус | 45 |
| Подвеска | балансирная на двух полуэллиптических рессорах |
| Количество осей/колес | 2/8 |
| Колеса | бездисковые |
| Шины | 12.00R20 |
| Максимальная скорость транспортирования прицепа, км/ч | 80 |
| Высота седельно-сцепного устройства тягача для транспортировки полуприцепа, мм | 1300…1400 |
