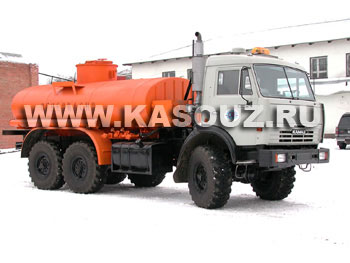

Автотопливозаправщик АТЗ-10-43118 предназначен для транспортирования по дорогам общего назначения, кратковременного хранения и заправки светлыми нефтепродуктами плотностью не более 0,83 т/м3, автомобилей, различных механизмов и машин с одновременным измерением выданного топлива измерительным устройством топливораздачи. АТЗ представляет собой цистерну, смонтированную на шасси КАМАЗ 43118. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница. Основание цистерны состоит из опор на надрамнике, соединенном с рамой шасси с помощью стремянок. Сзади АТЗ имеется цепь походного заземления. Цистерна к основанию крепится с помощью поясов. Вдоль цистерны по левому и правому борту расположены пеналы, предназначенные для хранения напорно-всасывающих рукавов. Пеналы закрыты крышками, что препятствует попаданию влаги, пыли и грязи к рукавам. Цистерна выполнена в виде горизонтального резервуара. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри плосковыгнутыми ребрами жесткости, которые выполняют также роль поперечных волнорезов. Внутри цистерны установлена заливная труба. В верхней части цистерны приварена горловина, в нижней части - отстойник и фланец для подсоединения к насосной установке. Для исключения образования воздушных полостей при наполнении цистерны вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которых выведены в горловину. Крышка оборудована дыхательным клапаном для сообщения внутренней полости с окружающей средой.
Технические характеристики АТЗ-10-43118:
Базовое шасси: КАМАЗ 43118-1960-15
Колесная формула: 6х6
Модель двигателя: КАМАЗ 740.31-240
- номинальная мощность: 176 (240) кВт (л.с.)
- максимальный крутящий момент: 912 Нм
Полная масса автоцистерны: 19050 кг
Распределение полной массы, кг
- на передний мост 5450
- на заднюю тележку 13600
Максимальная скорость движения: 75 км/ч
Шины: 425/85R21
Номинальная вместимость цистерны: 10000 л
Количество секций: 1 шт
Насосная установка: 1СВН-80А
- производительность: 583 л/мин
- глубина самовсасывания: не менее 6,5 м
Время заполнения цистерны своим насосом: 22 мин
Время опорожнения цистерны, мин
- своим насосом 20
- самотеком 27
Рукава напорно-всасывающие:
- количество: 2 шт
- внутрений диаметр: 75 мм
- длина: 4 м
Узел выдачи топлива
тонкость фильтрации топлива: 20 мкм
пропускная способность: не менее 80 л/мин
длина раздаточного рукава: 5 м
Габаритные размеры (мм)
- 8650
- 2500
- 3740
