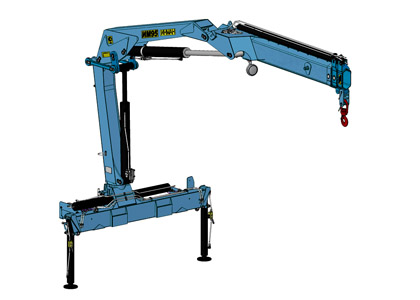

КАМАЗ 43118 с КМУ ИНМАН ИМ 95
| Количество гидравлических выдвижных секций | 2 шт. |
| Грузовой момент | 8,50 тм |
| Максимальная грузоподъемность | 4 000 кг |
| Грузоподъемность (при вылете стрелы) | 4 000 кг (2,0 м) 2 830 кг (3,0 м) 1 840 кг (4,5 м) 1 260 кг (6,5 м) 950 кг (8,25 м) |
| Грузоподъемность на максимальном вылете | 950 кг |
| Максимальный вылет стрелы | 8,25 м |
| Рабочая температура окружающей среды, °C | - 40 ... +40 |
| Максимальная высота подъема | 9,94 м |
| Максимальная глубина опускания | 5,96 м |
| Способ управления | Гидравлический |
| Угол поворота колонны | 410 град. |
| Место управления | С земли, с сиденья, ДУ |
| Транспортное положение опор | Вверх |
| Тип выдвижных опор | Механические |
| Стандартная база опор | 3 704 мм |
| База опор с увеличенным вылетом | 4 855 мм |
| Масса без гидронасоса и рабочей жидкости | 1,5 т |
| Емкость гидробака, л (полная/max/min) | 63,6 / 52 / 45,6 |
| Производительность насоса | 25 л/мин |
| Рабочее давление | 28 МПа |
| Размер по осям шпилек | 620 мм |
| Монтажная база | 860 мм |
| Габаритные размеры в трансп. положении, мм | 2 485 х 700 х 2 340 |

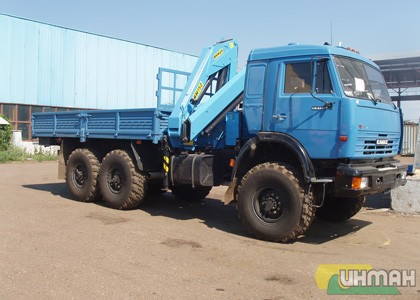

КАМАЗ 43118 с КМУ ИНМАН ИМ 150
Количество гидравлических выдвижных секций |
2 шт. |
Грузовой момент |
12,10 тм |
Максимальная грузоподъемность |
6 050 кг |
Грузоподъемность (при вылете стрелы) |
6 050 кг (2,0 м) 4 020 кг (3,0 м) 2 480 кг (4,8 м) 1 770 кг (6,8 м) 1 320 кг (8,4 м) |
Грузоподъемность на максимальном вылете |
1 320 кг |
Максимальный вылет стрелы |
8,40 м |
Рабочая температура окружающей среды, °C |
- 40 ... +40 |
Максимальная высота подъема |
10,55 м |
Максимальная глубина опускания |
6,02 м |
Способ управления |
Гидравлический |
Угол поворота колонны |
390 град. |
Место управления |
С земли, с сиденья, ДУ |
Транспортное положение опор |
Вниз |
Тип выдвижения опор |
Ручное выдвижение |
Стандартная база опор |
3 700 мм |
База опор с увеличенным вылетом |
5 400 мм |
Масса без гидронасоса и рабочей жидкости |
2 120 кг |
Емкость гидробака, л (полная/max/min) |
139 / 129 / 118 |
Производительность насоса |
32 л/мин |
Рабочее давление |
28 МПа |
Размер по осям шпилек |
720 мм |
Размер для монтажа на раме |
960 мм |
Габаритные размеры в трансп. положении, мм |
2 480 х 854 х 2 235 |

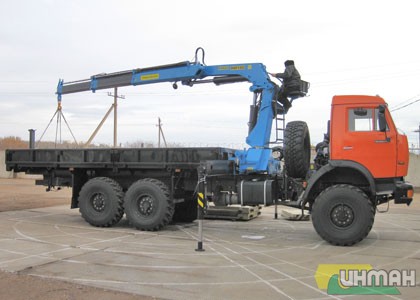

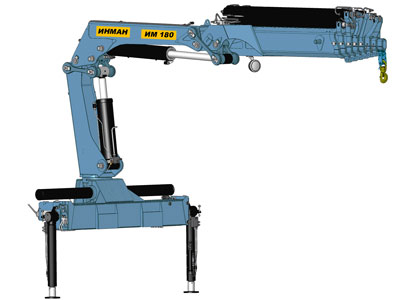

КАМАЗ 43118 с КМУ ИНМАН ИМ 180
Технические характеристики:
| Количество гидравлических выдвижных секций | 2 шт. |
| Грузовой момент | 17,90 тм |
| Максимальная грузоподъемность | 8 800 кг |
| Грузоподъемность (при вылете стрелы) | 8 800 кг (2,0 м) 5 950 кг (3,0 м) 4 150 кг (4,3 м) 2 860 кг (6,2 м) 2 200 кг (8,0 м) |
| Грузоподъемность на максимальном вылете | 2 200 кг |
| Максимальный вылет стрелы | 8,00 м |
| Рабочая температура окружающей среды, С | -40 … +40 |
| Максимальная высота подъема | 11,10 м |
| Максимальная глубина опускания | 3,70 м |
| Способ управления | Гидравлический |
| Угол поворота колонны | 390 град. |
| Место управления | С сиденья, ДУ |
| Транспортное положение опор | Вверх |
| Тип выдвижных опор | Гидравлические |
| База опор | 5 660 мм |
| Масса без гидронасоса и рабочей жидкости | 2 650 кг |
| Емкость гидробака, л (полная/max/min) | 95 / 90 / 85 |
| Производительность насоса | 40 л/мин |
| Рабочее давление | 28 МПа |
| Размер по осям шпилек | 824 мм |
| Размер для монтажа на раме | 1060 мм |
| Габаритные размеры в трансп. положении, мм | 2 490 х 1 305 х 2 330 |

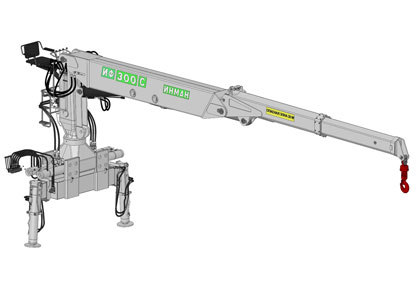

КАМАЗ 43118 с КМУ ИНМАН ИФ 300
Технические характеристики:
| Количество гидравлических выдвижных секций | 1 шт. |
| Грузовой момент | 27,00 т |
| Максимальная грузоподъемность | 9 000 кг |
| Грузоподъемность на максимальном вылете | 3 300 кг |
| Максимальный вылет стрелы | 8,00 м |
| Рабочая температура окружающей среды, С | -40 … +40 |
| Максимальная высота подъема | 9,50 м |
| Максимальная глубина опускания | 2,20 м |
| Способ управления | Гидравлический |
| Место управления | С сиденья, ДУ |
| Транспортное положение опор | Вниз |
| Тип выдвижных опор | Гидравлические |
| База опор | 4 500 мм |
| Масса без гидронасоса, рабочей жидкости | 3 900 кг |
| Размер по осям шпилек | 630 мм |
| Размер для монтажа на раме | 870 мм |
