КС-35719-1-02 грузоподъемность 16 тонн смонтирован на 2-х осном шасси автомобиля КамАЗ 43253.
Благодаря малым транспортным габаритам и отличной маневренности кран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.
Привод исполнительных механизмов: привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система, скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.
Стрела и система телескопирования: трехсекционная телескопическая стрела длиной 8—18 метров обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.
Несущие конструкции оптимальной массы: основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
Технические характеристики
| основная характеристика крана | |
|---|---|
| Максимальный грузовой момент, т.м | 51,2 |
| Грузоподъёмность максимальная, т | 16,0 |

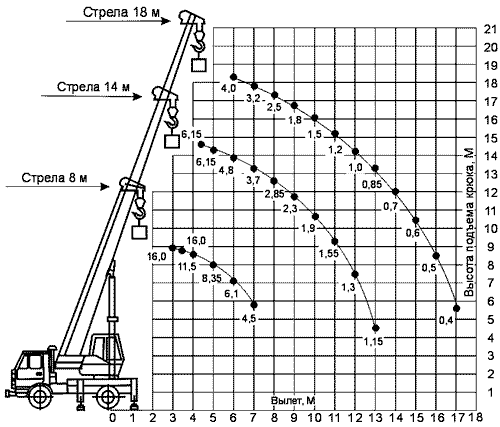

| Длина стрелы, м | 8-18 |
| Зона работы крана, град. | 240 |
| Максимальная высота подъёма крюка, м | 18,4 |
| Максимальная глубина опускания крюка от уровня земли при стреле 8 м, вылет 5,0 м и 6-ти -кратной запасовке каната, м | 11,0 |
| Вылет минимальный, м | 2,6 |
| Вылет, максимальный, м | |
| а) «проектный» (без нагрузки) | 17,1 |
| б) «рабочий» (с грузом на крюке) | 17,0 |
| Вылет при максимальной грузоподъёмности, м | 3,2 |
| Максимальная масса груза при телескопировании, т | 2,5 |
| Максимальная масса груза, с которой допускается передвижение стрелового крана, т | передвижение крана с грузом ЗАПРЕЩАЕТСЯ! |
| Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т | 6,0 |
| Геометрические параметры крана | |
| База, м | 4,2 |
Колея, м : |
|
| - передних колёс | 2,03 |
| - задних колёс (между серединами двойных скатов) | 1,89 |
| тип опор | откидные |
| База выносных опор, м | 4,15 |
| Размер опорного контура вдоль х поперёк оси шасси, м | 4,15 х 5,0 |
| Задний габарит, м | 2,65 |
| Радиус поворота, м | 9,3 |
Габаритные размеры крана в транспортном положении ,м |
|
| длина х ширина х высота | 10,1х2,5х3,5 |
Скорость подъёма-опускания груза, м/мин |
|
| - номинальная (с грузом до 16,0 т) | 7,0 |
| - увеличенная (с грузом до 6,0 т) | 14,0 |
| Скорость посадки груза, м/мин | 0,3 |
| Скорость передвижения крана своим ходом, км/ч | 55,0 |
| Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин) | 0,25 (15) |
| Частота вращения поворотной части, об/мин | 1,6 |
Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1200 об/мин.:
|
|
| от максимального до минимального | 40(0,67) |
| от минимального до максимального | 40(0,67) |
| Дополнительные характеристики | |
Преодолеваемый краном подъём, % (градусы): |
|
| своим ходом | 25 (14) |
| на буксире | 18 (10) |
2.8. Способ управления: |
|
| механизмами поворотной рамы | гидравлический |
| выносными опорами | гидравлический |
| механизмом передвижения (шасси) | механический |
| Масса крана в транспортном положении, т | 15,05 |
Масса основных сборочных частей крана, т, не более: |
|
| крановой установки | 9,65 |
| противовес | 0,19 |
| стрела | 2,65 |
Распределение нагрузки по осям в транспортном положении, кН (тс): |
|
| передняя ось | 6 |
| задняя тележка | 9,5 |
| Максимальная нагрузка на выносную опору, т | - |
| Контрольный расход топлива в крановом режиме, л/ч, не более | 13,0 |
Заправочные ёмкости: |
|
| Гидросистема (в том числе гидробак), л | 280 (200) |
| Топливный бак отопителя, л | 5,0 |
| Картер механизма поворота, л | 5,0 |
| Редуктор грузовой лебёдки, л | 11,0 |
| Температура эксплуатации, град. | от -40° до +40° |
